Web Audio API の最も興味深い機能の 1 つは、オーディオソースから周波数、波形、その他のデータを抽出し、それを使用してビジュアライゼーションを作成する機能です。この記事では、方法について説明し、いくつかの基本的な使用例を示します。

付記: すべてのコードスニペットの実際の例は、Voice-change-O-matic のデモでご覧いただけます。

基本的な概念

オーディオソースからデータを抽出するには AudioContext.createAnalyser() メソッドを使用して作成された AnalyserNode が必要です。 例:

var audioCtx = new (window.AudioContext || window.webkitAudioContext)();
var analyser = audioCtx.createAnalyser();

このノードは、ソースと destination の間のある時点でオーディオソースに接続されます。例:

source = audioCtx.createMediaStreamSource(stream);
source.connect(analyser);
analyser.connect(distortion);
distortion.connect(audioCtx.destination);

付記: 入力がソースに対し、直接または別のノードを介して接続されているかぎり、アナライザの出力を別のノードに接続する必要はありません。

アナライザノードは、AnalyserNode.fftSizeプロパティ値(指定されていない場合は、デフォルトは 2048 です)として指定する内容に応じて、特定の周波数ドメインで高速フーリエ変換(fft)を使用してオーディオデータをキャプチャします。

付記AnalyserNode.minDecibelsAnalyserNode.maxDecibelsを使用して、fft データスケーリング範囲の最小値と最大値を指定することもできます。AnalyserNode.smoothingTimeConstant。それらの使い方の詳細については、それらのページをお読みください。

データを取得するには、周波数データを取得するためにAnalyserNode.getFloatFrequencyData()およびAnalyserNode.getByteFrequencyData()メソッドを使用する必要があります。AnalyserNode.getByteTimeDomainData() AnalyserNode.getFloatTimeDomainData()を使用して波形データを取得します。

これらのメソッドはデータを指定された配列にコピーするので、データを受け取る前に新しい配列を作成して呼び出す必要があります。最初のものは 32 ビットの浮動小数点数を生成し、2番目と 3番目のものは 8 ビットの符号なし整数を生成するため、標準の JavaScript配列ではなく、扱うデータに応じてFloat32Arrayまたは Uint8Array配列を使う必要があります。

たとえば、2048 の fft サイズを扱っているとします、fft の半分であるAnalyserNode.frequencyBinCountの値を返し、frequencyBinCount を引数として Uint8Array()を呼び出します。これがその fft サイズで収集するデータポイントの数です。

analyser.fftSize = 2048;
var bufferLength = analyser.frequencyBinCount;
var dataArray = new Uint8Array(bufferLength);

実際にデータを取得して配列にコピーするには、配列を引数として渡して、必要なデータ収集メソッドを呼び出します。 例:

analyser.getByteTimeDomainData(dataArray);

オーディオデータを配列に取り込んだ時点で可視化することができます。たとえば、HTML5 <canvas>にプロットすることができます。

いくつかの具体例を見てみましょう。

波形/オシロスコープの作成

オシロスコープのビジュアライゼーション( Voice-change-O-matic の元のコードの Soledad Penadés に感謝します)を作成するには、前のセクションで説明した標準パターンに従って、バッファを設定します。

analyser.fftSize = 2048;
var bufferLength = analyser.frequencyBinCount;
var dataArray = new Uint8Array(bufferLength);

次に、新しいビジュアライゼーションディスプレイの準備をするために、先に描画されたキャンバスをクリアします。

canvasCtx.clearRect(0, 0, WIDTH, HEIGHT);

ここで draw() 関数を定義します。

function draw() {

ここで requestAnimationFrame() を使用して、描画関数が開始後にループを維持します。

var drawVisual = requestAnimationFrame(draw);

次に、TimeDomainData を取得し、配列にコピーします。

analyser.getByteTimeDomainData(dataArray);

次に、初期値としてキャンバスを単色で塗りつぶします。

canvasCtx.fillStyle = 'rgb(200, 200, 200)';
canvasCtx.fillRect(0, 0, WIDTH, HEIGHT);

描画する波の線幅と線の色を設定し、パスを描画します。

canvasCtx.lineWidth = 2;
canvasCtx.strokeStyle = 'rgb(0, 0, 0)';
canvasCtx.beginPath();

キャンバスの幅を配列の長さ(先ほど定義した frequencyBinCount と等しい)で除算することによって描かれる線の各セグメントの幅を決定し、次に、変数 x を定義して、パスの各セグメントを描画するために移動する位置を定義します。

var sliceWidth = WIDTH * 1.0 / bufferLength;
var x = 0;

次にループを実行して、バッファ内の各ポイントの波の小さなセグメントの位置を、配列からのデータポイント値に基づいて特定の高さに定義し、線を次の波セグメントが描画されるべき場所に移動させます。

      for(var i = 0; i < bufferLength; i++) {

        var v = dataArray[i] / 128.0;
        var y = v * HEIGHT/2;

        if(i === 0) {
          canvasCtx.moveTo(x, y);
        } else {
          canvasCtx.lineTo(x, y);
        }

        x += sliceWidth;
      }

最後に、キャンバスの右端の途中で線を終え、次に定義した線を描画します。

      canvasCtx.lineTo(canvas.width, canvas.height/2);
      canvasCtx.stroke();
    };

このコードの最後では、 draw() 関数を呼び出してプロセス全体を開始します。

    draw();

これにより、1秒に数回更新する素晴らしい波形表示が得られます。

a black oscilloscope line, showing the waveform of an audio signal

周波数棒グラフの作成

次に作成する素敵な小さなサウンドビジュアライゼーションは、Winamp のような周波数棒グラフの 1 つです。私たちは Voice-change-O-matic で入手できるものを持っています。それがどのように行われたかを見てみましょう。

まず、アナライザとデータ配列を設定し、clearRect() で現在のキャンバス表示を消去します。これまでの唯一の違いは、fft サイズをもっと小さくすることです。これは、グラフの各バーを細い一筋ではなくバーのように見えるほど大きくするためです。

analyser.fftSize = 256;
var bufferLength = analyser.frequencyBinCount;
console.log(bufferLength);
var dataArray = new Uint8Array(bufferLength);

canvasCtx.clearRect(0, 0, WIDTH, HEIGHT);

次に、draw() 関数をオフにし、requestAnimationFrame() でループを設定して、表示されたデータが更新されるようにしてから、各アニメーションフレームで表示をクリアします。

    function draw() {
      drawVisual = requestAnimationFrame(draw);

      analyser.getByteFrequencyData(dataArray);

      canvasCtx.fillStyle = 'rgb(0, 0, 0)';
      canvasCtx.fillRect(0, 0, WIDTH, HEIGHT);

今度はバーの幅をキャンバスの幅をバーの数で割った値(バッファの長さ)に等しくなるように設定します。しかし、その幅を 2.5倍にしています。なぜなら、毎日聞いている音の大部分が特定の低い周波数帯にあるので、ほとんどの周波数がその中にオーディオを持たないものとして戻ってくるからです。空の棒グラフを表示したくないので、棒の位置をずらして、意味のある高さを持つものでキャンバスの表示を埋めます。

そして、変数 barHeight と、現在のバーを描画する画面上の横位置を記録する変数 x を設定します。

var barWidth = (WIDTH / bufferLength) * 2.5;
var barHeight;
var x = 0;

前と同じように、for ループを開始し、dataArray の各値について繰り返します。それぞれの値について、barHeight を配列の値に設定し、barHeight に基づいて塗りつぶしの色を設定し(高めのバーは明るくなります)、barWidth の幅および barHeight/2 の高さを持つ棒を、キャンバスの水平方向 x ピクセルの位置に描画します(我々は最終的に各バーを半分にカットすることにしたので、キャンバスにすべて収まるようになりました)。

各バーを描画する垂直オフセット位置については説明が必要でしょう。HEIGHT-barHeight/2 です。私は、垂直位置を 0 に設定した場合のように各バーが上から下に表示されるのではなく、キャンバスの下から出すようにしたいため、これを実行しています。そのため、毎回垂直位置に、キャンバスの高さから barHeight/2 を引いたものをセットしています。したがって、各バーは、キャンバスの途中から下まで描画されます。

      for(var i = 0; i < bufferLength; i++) {
        barHeight = dataArray[i]/2;

        canvasCtx.fillStyle = 'rgb(' + (barHeight+100) + ',50,50)';
        canvasCtx.fillRect(x,HEIGHT-barHeight/2,barWidth,barHeight);

        x += barWidth + 1;
      }
    };

ここでも、コードの最後に draw() 関数を呼び出して、プロセス全体を動かすように設定します。

draw();

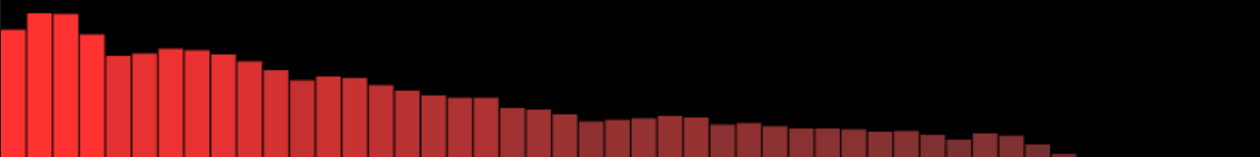

このコードでは、次のような結果が得られます。

a series of red bars in a bar graph, showing intensity of different frequencies in an audio signal

付記: この記事に記載されている例では、AnalyserNode.getByteFrequencyData()AnalyserNode.getByteTimeDomainData()で使用法が示されています。実際の例はAnalyserNode.getFloatFrequencyData()AnalyserNode.getFloatTimeDomainData()にあるので、私たちの Voice-change-O-matic-float-data デモを参照してください(ソースコードも参照してください)— これは、元の Voice-change-O-matic とまったく同じですが、符号なしバイトデータではなく、Float データを使用しています。
