WebGPU API

Es ist fair zu sagen, dass WebGL das Web in Bezug auf grafische Fähigkeiten revolutioniert hat, nachdem es um 2011 erschien. WebGL ist ein JavaScript-Port der OpenGL ES 2.0 Grafikbibliothek, die es Webseiten ermöglicht, Rendering-Berechnungen direkt an die GPU des Geräts weiterzugeben, um sie mit sehr hoher Geschwindigkeit zu verarbeiten und das Ergebnis in einem <canvas>-Element zu rendern.

WebGL und die zum Schreiben von WebGL-Shader-Code verwendete Sprache GLSL sind komplex, weshalb mehrere WebGL-Bibliotheken erstellt wurden, um das Schreiben von WebGL-Apps zu erleichtern: Beliebte Beispiele sind Three.js, Babylon.js und PlayCanvas. Entwickler haben diese Tools verwendet, um immersive webbasierte 3D-Spiele, Musikvideos, Trainings- und Modellierungswerkzeuge, VR- und AR-Erlebnisse und mehr zu erstellen.

WebGL hat jedoch einige grundlegende Probleme, die adressiert werden mussten:

• Seit der Veröffentlichung von WebGL ist eine neue Generation von nativen GPU-APIs erschienen — die bekanntesten sind Microsofts Direct3D 12, Apples Metal und The Khronos Group's Vulkan — die eine Vielzahl neuer Funktionen bieten. Es sind keine weiteren Updates für OpenGL (und damit WebGL) geplant, sodass es keine dieser neuen Funktionen erhalten wird. WebGPU hingegen wird in Zukunft neue Funktionen hinzugefügt bekommen.
• WebGL basiert vollständig auf dem Anwendungsfall des Zeichnens von Grafiken und deren Rendering auf eine Leinwand. Es bewältigt allgemeine GPU-Berechnungen (GPGPU) nicht sehr gut. GPGPU-Berechnungen werden für viele verschiedene Anwendungsfälle immer wichtiger, zum Beispiel für maschinelles Lernen basierende Modelle.
• 3D-Grafikanwendungen werden zunehmend anspruchsvoller, sowohl in Bezug auf die Anzahl der gleichzeitig zu rendernden Objekte als auch auf die Nutzung neuer Rendering-Funktionen.

WebGPU löst diese Probleme, indem es eine aktualisierte, allgemeine Architektur bietet, die mit modernen GPU-APIs kompatibel ist und sich "web-freundlicher" anfühlt. Es unterstützt das Rendern von Grafiken, bietet aber auch erstklassige Unterstützung für allgemeine GPGPU-Berechnungen. Das Rendern einzelner Objekte ist auf der CPU-Seite erheblich kostengünstiger, und es unterstützt moderne GPU-Rendering-Funktionen wie berechnungsbasierte Partikel und Nachbearbeitungsfilter wie Farbeffekte, Schärfung und Tiefenschärfesimulation. Zudem kann es teure Berechnungen wie das Culling und Transformationen von gehauteten Modellen direkt auf der GPU handhaben.

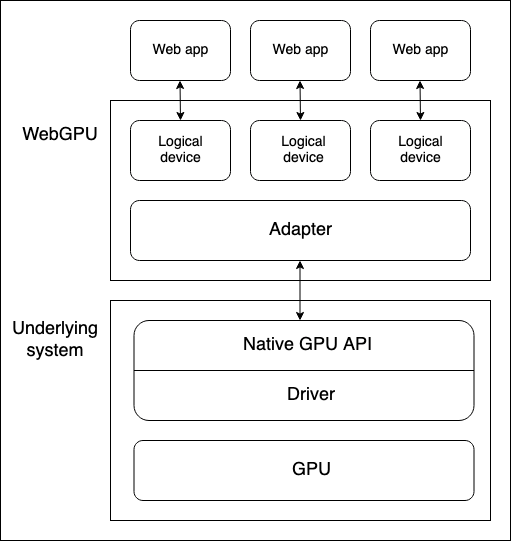

Es gibt mehrere Abstraktionsschichten zwischen einer Geräte-GPU und einem Webbrowser, der die WebGPU API ausführt. Es ist nützlich, diese zu verstehen, wenn Sie beginnen, WebGPU zu lernen:

• Physische Geräte besitzen GPUs. Die meisten Geräte haben nur eine GPU, einige jedoch mehr als eine. Es sind verschiedene GPU-Typen verfügbar:

  • Integrierte GPUs, die auf derselben Platine wie die CPU leben und deren Speicher teilen.
  • Diskrete GPUs, die auf einer eigenen Platine leben, getrennt von der CPU.
  • Software-"GPUs", die auf der CPU implementiert sind.

  Hinweis: Das obige Diagramm geht von einem Gerät mit nur einer GPU aus.

• Eine native GPU-API, die Teil des Betriebssystems ist (z. B. Metal unter macOS), ist eine Programmierschnittstelle, die nativen Anwendungen den Zugriff auf die Fähigkeiten der GPU ermöglicht. API-Anweisungen werden über einen Treiber an die GPU gesendet (und Antworten empfangen). In einem System können mehrere native OS-APIs und Treiber zur Kommunikation mit der GPU verfügbar sein, obwohl das obige Diagramm ein Gerät mit nur einer nativen API/einem Treiber annimmt.

• Die WebGPU-Implementierung eines Browsers bearbeitet die Kommunikation mit der GPU über einen nativen GPU-API-Treiber. Ein WebGPU-Adapter stellt in Ihrem Code effektiv eine physische GPU und einen Treiber dar, der auf dem zugrunde liegenden System verfügbar ist.

• Ein logisches Gerät ist eine Abstraktion, über die eine einzelne Web-App in einer gegliederten Weise auf GPU-Funktionen zugreifen kann. Logische Geräte sind erforderlich, um Multiplexfähigkeiten bereitzustellen. Die GPU eines physischen Geräts wird gleichzeitig von vielen Anwendungen und Prozessen verwendet, einschließlich potenziell vieler Web-Apps. Jede Web-App muss in der Lage sein, isoliert auf WebGPU zuzugreifen, aus Sicherheits- und Logikgründen.

Ein logisches Gerät — dargestellt durch eine GPUDevice Instanz — ist die Grundlage, von der aus eine Web-App auf alle WebGPU-Funktionalitäten zugreift. Der Zugriff auf ein Gerät erfolgt wie folgt:

1. Die Navigator.gpu-Eigenschaft (oder WorkerNavigator.gpu, wenn Sie die WebGPU-Funktionalität aus einem Worker heraus verwenden) gibt das GPU-Objekt für den aktuellen Kontext zurück.
2. Auf einen Adapter greifen Sie über die Methode GPU.requestAdapter() zu. Diese Methode akzeptiert ein optionales Einstellungsobjekt, mit dem Sie beispielsweise einen leistungsstarken oder energieeffizienten Adapter anfordern können. Wenn dies nicht enthalten ist, stellt das Gerät den Zugriff auf den Standardadapter bereit, der für die meisten Zwecke ausreicht.
3. Ein Gerät kann über GPUAdapter.requestDevice() angefordert werden. Diese Methode akzeptiert ebenfalls ein Optionen-Objekt (als Deskriptor bezeichnet), mit dem Sie die genauen Funktionen und Limits spezifizieren können, die das logische Gerät besitzen soll. Wenn dies nicht enthalten ist, hat das bereitgestellte Gerät eine vernünftige, allgemein nutzbare Spezifikation, die für die meisten Zwecke ausreicht.

Mit einigen Feature-Erkennungsprüfungen könnte der obige Prozess folgendermaßen erreicht werden:

async function init() {
  if (!navigator.gpu) {
    throw Error("WebGPU not supported.");
  }

  const adapter = await navigator.gpu.requestAdapter();
  if (!adapter) {
    throw Error("Couldn't request WebGPU adapter.");
  }

  const device = await adapter.requestDevice();

  // …
}

Eine Pipeline ist eine logische Struktur, die aus programmierbaren Stufen besteht, die abgeschlossen werden müssen, um die Arbeit Ihres Programms zu erledigen. WebGPU kann derzeit zwei Arten von Pipelines handhaben:

• Eine Render-Pipeline rendert Grafiken, typischerweise in einem <canvas>-Element, kann aber auch Grafiken offscreen rendern. Sie hat zwei Hauptstufen:

  • Eine Vertex-Stufe, in der ein Vertex-Shader die in die GPU eingespeisten Positionsdaten verwendet, um eine Reihe von Vertices im 3D-Raum zu positionieren, indem spezifizierte Effekte wie Rotation, Translation oder Perspektive angewendet werden. Die Vertices werden dann zu Primitiven wie Dreiecken (dem grundlegenden Baustein gerenderter Grafiken) zusammengesetzt und von der GPU rasterisiert, um herauszufinden, welche Pixel jedes auf der Zeichenfläche abdecken soll.

  • Eine Fragment-Stufe, in der ein Fragment-Shader die Farbe für jedes von den vom Vertex-Shader erzeugten Primitiven abgedeckte Pixel berechnet. Diese Berechnungen verwenden häufig Eingaben wie Bilder (in Form von Texturen), die Oberflächendetails bereitstellen, sowie die Position und Farbe von virtuellen Lichtern.

• Eine Compute-Pipeline ist für allgemeine Berechnungen. Eine Compute-Pipeline enthält eine Einzelstufe für Berechnungen, in der ein Compute-Shader allgemeine Daten übernimmt, diese parallel über eine bestimmte Anzahl von Arbeitsgruppen verarbeitet und dann das Ergebnis in einem oder mehreren Puffern zurückgibt. Die Puffer können beliebige Daten enthalten.

Die oben genannten Shader sind Anweisungssets, die von der GPU verarbeitet werden. WebGPU-Shader sind in einer Low-Level-Sprache geschrieben, die Rust-ähnlich ist und WebGPU Shader Language (WGSL) genannt wird.

Es gibt verschiedene Möglichkeiten, eine WebGPU-App zu strukturieren, aber der Prozess wird wahrscheinlich die folgenden Schritte enthalten:

1. Shader-Module erstellen: Schreiben Sie Ihren Shader-Code in WGSL und packen Sie ihn in ein oder mehrere Shader-Module.
2. Kontext der Zeichenfläche abrufen und konfigurieren: Holen Sie sich den webgpu-Kontext eines <canvas>-Elements und konfigurieren Sie ihn so, dass er Informationen darüber erhält, welche Grafiken von Ihrem GPU-logischen Gerät gerendert werden sollen. Dieser Schritt ist nicht erforderlich, wenn Ihre App keinen grafischen Output hat, wie eine App, die nur Compute-Pipelines verwendet.
3. Ressourcen mit Ihren Daten erstellen: Die Daten, die Sie von Ihren Pipelines verarbeiten lassen möchten, müssen in GPU-Puffern oder -Texturen gespeichert werden, um von Ihrer App darauf zugegriffen zu werden.
4. Pipelines erstellen: Definieren Sie Pipeline-Deskriptoren, die die gewünschten Pipelines im Detail beschreiben, einschließlich der erforderlichen Datenstruktur, Bindungen, Shader und Ressourcenlayouts, und erstellen Sie dann Pipelines auf dieser Grundlage. Unsere Basisdemos enthalten nur eine einzige Pipeline, aber nicht triviale Apps enthalten normalerweise mehrere Pipelines für verschiedene Zwecke.
5. Einen Rechen-/Renderdurchgang ausführen: Dies umfasst eine Reihe von Unterpunkten:
   1. Erstellen Sie einen Kommando-Encoder, der eine Reihe von Kommandos kodieren kann, die an die GPU zur Ausführung übergeben werden soll.
   2. Erstellen Sie ein Pass-Encoder-Objekt, auf dem Rechen-/Renderkommandos ausgegeben werden.
   3. Führen Sie Kommandos aus, um anzugeben, welche Pipelines verwendet werden sollen, aus welchen Puffern die erforderlichen Daten stammen sollen, wie viele Zeichenoperationen ausgeführt werden sollen (im Fall von Render-Pipelines) usw.
   4. Schließen Sie die Kommandoliste ab und kapseln Sie sie in einem Kommandopuffer ein.
   5. Reichen Sie den Kommandopuffer über die Kommando-Warteschlange des logischen Geräts an die GPU ein.

In den folgenden Abschnitten werden wir ein einfaches Demo der Render-Pipeline untersuchen, um Ihnen zu ermöglichen, zu sehen, was es erfordert. Später untersuchen wir auch ein Beispiel der Basis-Compute-Pipeline, um zu sehen, wie es sich von der Render-Pipeline unterscheidet.

In unserem einfachen Render-Demo geben wir einem <canvas>-Element einen festen blauen Hintergrund und zeichnen ein Dreieck darauf.

Wir verwenden den folgenden Shader-Code. Die Vertex-Shader-Phase (@vertex-Block) akzeptiert ein Datenelement, das eine Position und eine Farbe enthält, positioniert das Vertex entsprechend der gegebenen Position, interpoliert die Farbe und gibt die Daten zur Fragment-Shader-Phase weiter. Die Fragment-Shader-Phase (@fragment-Block) akzeptiert die Daten von der Vertex-Shader-Phase und färbt das Vertex entsprechend der gegebenen Farbe.

const shaders = `
struct VertexOut {
  @builtin(position) position : vec4f,
  @location(0) color : vec4f
}

@vertex
fn vertex_main(@location(0) position: vec4f,
               @location(1) color: vec4f) -> VertexOut
{
  var output : VertexOut;
  output.position = position;
  output.color = color;
  return output;
}

@fragment
fn fragment_main(fragData: VertexOut) -> @location(0) vec4f
{
  return fragData.color;
}
`;

Um Ihren Shader-Code für WebGPU verfügbar zu machen, müssen Sie ihn in ein GPUShaderModule über einen Aufruf von GPUDevice.createShaderModule() stecken, indem Sie Ihren Shader-Code als Eigenschaft in einem Deskriptor-Objekt übergeben. Zum Beispiel:

const shaderModule = device.createShaderModule({
  code: shaders,
});

In einer Render-Pipeline müssen wir einen Ort angeben, an dem die Grafiken gerendert werden sollen. In diesem Fall erhalten wir eine Referenz zu einem sichtbaren <canvas>-Element, dann rufen wir HTMLCanvasElement.getContext() mit einem Parameter von webgpu auf, um dessen GPU-Kontext (eine GPUCanvasContext Instanz) zurückzugeben.

Von dort aus konfigurieren wir den Kontext mit einem Aufruf von GPUCanvasContext.configure(), indem wir ihm ein Optionen-Objekt übergeben, das das GPUDevice enthält, von dem die Rendering-Informationen kommen werden, das Format der Texturen und den Alphamodus, der beim Rendern von halbtransparenten Texturen verwendet werden soll.

const canvas = document.querySelector("#gpuCanvas");
const context = canvas.getContext("webgpu");

context.configure({
  device: device,
  format: navigator.gpu.getPreferredCanvasFormat(),
  alphaMode: "premultiplied",
});

Als nächstes stellen wir unserem WebGPU-Programm unsere Daten in einer Form zur Verfügung, die es verwenden kann. Unsere Daten werden zunächst in einem Float32Array bereitgestellt, das 8 Datenpunkte für jedes Dreieck-Vertex enthält — X, Y, Z, W für die Position und R, G, B, A für die Farbe.

const vertices = new Float32Array([
  0.0, 0.6, 0, 1, 1, 0, 0, 1, -0.5, -0.6, 0, 1, 0, 1, 0, 1, 0.5, -0.6, 0, 1, 0,
  0, 1, 1,
]);

Wir haben jedoch ein Problem hier. Wir müssen unsere Daten in einen GPUBuffer bringen. Hinter den Kulissen wird dieser Buffer-Typ im Speicher gespeichert, der sehr eng mit den Kernen der GPU integriert ist, um die gewünschte Hochleistungsverarbeitung zu ermöglichen. Als Nebeneffekt kann dieser Speicher nicht von Prozessen auf dem Hostsystem, wie dem Browser, zugegriffen werden.

Der GPUBuffer wird über einen Aufruf von GPUDevice.createBuffer() erstellt. Wir geben ihm eine Größe, die der Länge des vertices-Arrays entspricht, damit es alle Daten enthalten kann, und VERTEX- und COPY_DST-Nutzungsflags, um anzugeben, dass der Buffer als Vertex-Buffer verwendet wird und Ziel von Kopiervorgängen ist.

const vertexBuffer = device.createBuffer({
  size: vertices.byteLength, // make it big enough to store vertices in
  usage: GPUBufferUsage.VERTEX | GPUBufferUsage.COPY_DST,
});

Wir könnten unsere Daten mittels einer Mapping-Operation in den GPUBuffer bringen, wie wir es im Beispiel der Compute-Pipeline verwenden, um Daten von der GPU nach JavaScript zurückzulesen. In diesem Fall verwenden wir jedoch die praktische Methode GPUQueue.writeBuffer(), die als Parameter den Puffer aufnimmt, in den geschrieben werden soll, die Datenquelle, von der geschrieben werden soll, einen Offset-Wert für beide und die Größe der zu schreibenden Daten (wir haben die gesamte Länge des Arrays angegeben). Der Browser arbeitet dann die effizienteste Möglichkeit aus, die Daten zu schreiben.

device.queue.writeBuffer(vertexBuffer, 0, vertices, 0, vertices.length);

Nachdem wir unsere Daten in einen Buffer gebracht haben, besteht der nächste Teil der Einrichtung darin, tatsächlich unsere Pipeline zu erstellen, die zum Rendern bereit ist.

Zuerst erstellen wir ein Objekt, das das erforderliche Layout unserer Vertex-Daten beschreibt. Dies beschreibt perfekt das, was wir zuvor gesehen haben, sowohl im vertices-Array als auch in der Vertex-Shader-Phase — jedes Vertex hat Position- und Farbdatensätze. Beide sind im float32x4-Format formatiert (was dem WGSL vec4<f32>-Typ entspricht), und die Farbdaten beginnen bei einem Offset von 16 Bytes in jede Vertex. arrayStride gibt das Intervall in Bytes an, aus denen jede Vertex besteht, und stepMode gibt an, dass die Daten pro Vertex abgerufen werden sollten.

const vertexBuffers = [
  {
    attributes: [
      {
        shaderLocation: 0, // position
        offset: 0,
        format: "float32x4",
      },
      {
        shaderLocation: 1, // color
        offset: 16,
        format: "float32x4",
      },
    ],
    arrayStride: 32,
    stepMode: "vertex",
  },
];

Als nächstes erstellen wir ein Deskriptor-Objekt, das die Konfiguration unserer Render-Pipeline-Phasen angibt. Für beide Shader-Phasen geben wir das GPUShaderModule an, in dem sich der relevante Code befindet (shaderModule), und den Namen der Funktion, die als Einstiegspunkt für jede Phase fungiert.

Darüber hinaus geben wir im Fall der Vertex-Shader-Phase unser vertexBuffers-Objekt an, um den erwarteten Zustand unserer Vertex-Daten bereitzustellen. Und im Fall der Fragment-Shader-Phase geben wir ein Array von Farbzielzuständen an, die das angegebene Rendering-Format anzeigen (dies stimmt mit dem zuvor in unserer Zeichenflächenkontext-Konfiguration angegebenen Format überein).

Wir spezifizieren auch ein primitive Objekt, das in diesem Fall nur den Typ Primitive angibt, das wir zeichnen werden, und ein layout von auto. Die layout-Eigenschaft definiert das Layout (Struktur, Zweck und Typ) aller von der Pipeline verwendeten GPU-Ressourcen (Adapter, Buffer usw.) während der Ausführung. In komplexeren Apps würde dies in Form eines GPUPipelineLayout Objekts geschehen, erstellt mittels GPUDevice.createPipelineLayout() (Sie können ein Beispiel in unserem Basic compute pipeline sehen), was der GPU erlaubt, im Voraus herauszufinden, wie die Pipeline effizient ausgeführt werden kann. Wir spezifizieren jedoch den Wert auto, was bewirkt, dass die Pipeline ein implizites Bind-Group-Layout basierend auf den im Shader-Code definierten Bindungen generiert.

const pipelineDescriptor = {
  vertex: {
    module: shaderModule,
    entryPoint: "vertex_main",
    buffers: vertexBuffers,
  },
  fragment: {
    module: shaderModule,
    entryPoint: "fragment_main",
    targets: [
      {
        format: navigator.gpu.getPreferredCanvasFormat(),
      },
    ],
  },
  primitive: {
    topology: "triangle-list",
  },
  layout: "auto",
};

Schließlich können wir eine GPURenderPipeline basierend auf unserem pipelineDescriptor-Objekt erstellen, indem wir es als Parameter in einen Aufruf von GPUDevice.createRenderPipeline() übergeben.

const renderPipeline = device.createRenderPipeline(pipelineDescriptor);

Nachdem alle Vorbereitungen getroffen sind, können wir einen Rendering-Durchgang ausführen und etwas auf unserem <canvas> zeichnen. Um beliebige Kommandos zu kodieren, die später an die GPU ausgegeben werden, müssen Sie eine GPUCommandEncoder Instanz erstellen, was über einen Aufruf von GPUDevice.createCommandEncoder() geschieht.

const commandEncoder = device.createCommandEncoder();

Als nächstes starten wir den Rendering-Pass, indem wir mit einem Aufruf von GPUCommandEncoder.beginRenderPass() eine GPURenderPassEncoder Instanz erstellen. Diese Methode nimmt ein Deskriptor-Objekt als Parameter an, dessen einzige zwingende Eigenschaft ein colorAttachments-Array ist. In diesem Fall spezifizieren wir:

1. Eine Texturansicht, in die gerendert werden soll; wir erstellen eine neue Ansicht aus dem <canvas> über context.getCurrentTexture().createView().
2. Dass die Ansicht auf eine angegebene Farbe "gelöscht" werden soll, sobald sie geladen ist und bevor ein Zeichnen stattfindet. Dies bewirkt den blauen Hintergrund hinter dem Dreieck.
3. Dass der Wert des aktuellen Rendering-Passes für diesen Farbanhang gespeichert werden soll.

const clearColor = { r: 0.0, g: 0.5, b: 1.0, a: 1.0 };

const renderPassDescriptor = {
  colorAttachments: [
    {
      clearValue: clearColor,
      loadOp: "clear",
      storeOp: "store",
      view: context.getCurrentTexture().createView(),
    },
  ],
};

const passEncoder = commandEncoder.beginRenderPass(renderPassDescriptor);

Nun können wir Methoden des Rendering-Pass-Encoders aufrufen, um unser Dreieck zu zeichnen:

1. GPURenderPassEncoder.setPipeline() wird mit unserem renderPipeline-Objekt als Parameter aufgerufen, um die Pipeline für den Rendering-Pass festzulegen.
2. GPURenderPassEncoder.setVertexBuffer() wird mit unserem vertexBuffer-Objekt als Parameter aufgerufen, um als Datenquelle, die an die Pipeline zum Rendern übergeben werden soll, zu dienen. Der erste Parameter ist der Slot, für den der Vertex-Buffer festgelegt werden soll, und er verweist auf den Index des Elements im vertexBuffers-Array, der das Layout dieses Buffers beschreibt.
3. GPURenderPassEncoder.draw() setzt das Zeichnen in Gang. Es gibt Daten für drei Vertices in unserem vertexBuffer, also setzen wir den Vertex-Count-Wert auf 3, um sie alle zu zeichnen.

passEncoder.setPipeline(renderPipeline);
passEncoder.setVertexBuffer(0, vertexBuffer);
passEncoder.draw(3);

Um die Kodierung der Sequenz von Befehlen abzuschließen und diese an die GPU zu übermitteln, sind noch drei Schritte erforderlich.

1. Wir rufen die Methode GPURenderPassEncoder.end() auf, um das Ende der Renderpass-Befehlsliste zu signalisieren.
2. Wir rufen die Methode GPUCommandEncoder.finish() auf, um die Aufzeichnung der ausgegebenen Befehlssequenz abzuschließen und sie in einem GPUCommandBuffer Objektinstanz zu kapseln.
3. Wir reichen den GPUCommandBuffer an die Befehlsschlange des Geräts ein (dargestellt durch eine GPUQueue Instanz), um zur GPU gesendet zu werden. Die Warteschlange des Geräts ist über die GPUDevice.queue Eigenschaft verfügbar, und ein Array von GPUCommandBuffer Instanzen kann über einen Aufruf von GPUQueue.submit() zur Warteschlange hinzugefügt werden.

Diese drei Schritte können durch die folgenden zwei Zeilen erreicht werden:

passEncoder.end();

device.queue.submit([commandEncoder.finish()]);

In unserem einfachen Compute-Demo lassen wir die GPU einige Werte berechnen, diese in einem Ausgabe-Buffer speichern, die Daten auf einen Staging-Buffer kopieren, dann diesen Staging-Buffer so abbilden, dass die Daten nach JavaScript zurückgelesen und in die Konsole protokolliert werden können.

Die App folgt einer ähnlichen Struktur wie das einfache Rendering-Demo. Wir erstellen eine GPUDevice Referenz auf die gleiche Weise wie zuvor und kapseln unseren Shader-Code in ein GPUShaderModule über einen Aufruf von GPUDevice.createShaderModule() ein. Der Unterschied hier besteht darin, dass unser Shader-Code nur eine Shader-Phase hat, eine @compute-Phase:

// Define global buffer size
const NUM_ELEMENTS = 1000;
const BUFFER_SIZE = NUM_ELEMENTS * 4; // Buffer size, in bytes

const shader = `
@group(0) @binding(0)
var<storage, read_write> output: array<f32>;

@compute @workgroup_size(64)
fn main(
  @builtin(global_invocation_id)
  global_id : vec3u,

  @builtin(local_invocation_id)
  local_id : vec3u,
) {
  // Avoid accessing the buffer out of bounds
  if (global_id.x >= ${NUM_ELEMENTS}) {
    return;
  }

  output[global_id.x] =
    f32(global_id.x) * 1000. + f32(local_id.x);
}
`;

In diesem Beispiel erstellen wir zwei GPUBuffer Instanzen, um unsere Daten zu verwalten, einen output-Buffer, in den die GPU die Berechnungsergebnisse mit hoher Geschwindigkeit schreibt, und einen stagingBuffer, auf den wir den Inhalt von output kopieren, wodurch es gemappt werden kann, damit JavaScript auf die Werte zugreifen kann.

• output wird als Speicher-Buffer spezifiziert, der die Quelle eines Kopiervorgangs sein wird.
• stagingBuffer wird als Puffer spezifiziert, der für JavaScript map-bar organisiert werden kann, und das Ziel eines Kopiervorgangs sein wird.

const output = device.createBuffer({
  size: BUFFER_SIZE,
  usage: GPUBufferUsage.STORAGE | GPUBufferUsage.COPY_SRC,
});

const stagingBuffer = device.createBuffer({
  size: BUFFER_SIZE,
  usage: GPUBufferUsage.MAP_READ | GPUBufferUsage.COPY_DST,
});

Wenn die Pipeline erstellt wird, spezifizieren wir eine Bind-Group, die für die Pipeline verwendet werden soll. Dies beinhaltet zuerst die Erstellung eines GPUBindGroupLayout (über einen Aufruf von GPUDevice.createBindGroupLayout()), der die Struktur und den Zweck von GPU-Ressourcen wie Buffern definiert, die in dieser Pipeline verwendet werden. Dieses Layout wird als Vorlage für die Einhaltung von Bind-Groups verwendet. In diesem Fall geben wir der Pipeline Zugriff auf einen einzelnen Speicher-Buffer, der mit dem Bindungsslot 0 verbunden ist (dies entspricht der relevanten Bindungsnummer in unserem Shader-Code — @binding(0)), die im Compute-Stage der Pipeline verwendet werden kann, und der Zweck des Buffers ist als storage definiert.

const bindGroupLayout = device.createBindGroupLayout({
  entries: [
    {
      binding: 0,
      visibility: GPUShaderStage.COMPUTE,
      buffer: {
        type: "storage",
      },
    },
  ],
});

Als nächstes erstellen wir eine GPUBindGroup, indem wir GPUDevice.createBindGroup() aufrufen. Wir übergeben diesem Methodenaufruf ein Deskriptor-Objekt, das das Bind-Group-Layout spezifiziert, auf dem diese Bind-Group basiert, und die Details der Variablen, die an den im Layout definierten Slot gebunden werden sollen. In diesem Fall deklarieren wir Bindung 0 und spezifizieren, dass der zuvor definierte output-Buffer an ihn gebunden werden soll.

const bindGroup = device.createBindGroup({
  layout: bindGroupLayout,
  entries: [
    {
      binding: 0,
      resource: {
        buffer: output,
      },
    },
  ],
});

Mit dem Vorangegangenen können wir jetzt eine Compute-Pipeline erstellen, indem wir GPUDevice.createComputePipeline() aufrufen, dem ein Pipeline-Deskriptor-Objekt übergeben wird. Dies funktioniert ähnlich wie beim Erstellen einer Render-Pipeline. Wir beschreiben den Compute-Shader, geben an, in welchem Modul der Code zu finden ist und was der Einstiegspunkt ist. Wir geben auch ein layout für die Pipeline an, indem wir eine layout basierend auf dem zuvor definierten bindGroupLayout über einen Aufruf von GPUDevice.createPipelineLayout() erstellen.

const computePipeline = device.createComputePipeline({
  layout: device.createPipelineLayout({
    bindGroupLayouts: [bindGroupLayout],
  }),
  compute: {
    module: shaderModule,
    entryPoint: "main",
  },
});

Ein Unterschied hier gegenüber dem Layout der Render-Pipeline ist, dass wir keinen primitiven Typ angeben, da wir nichts zeichnen.

Das Ausführen eines Compute-Passes ist in der Struktur dem Ausführen eines Rendering-Passes ähnlich, mit einigen unterschiedlichen Befehlen. Zum Start wird der Pass-Encoder mit GPUCommandEncoder.beginComputePass() erstellt.

Beim Ausgeben der Befehle geben wir die zu verwendende Pipeline auf die gleiche Weise wie zuvor an, indem wir GPUComputePassEncoder.setPipeline() verwenden. Wir verwenden dann jedoch GPUComputePassEncoder.setBindGroup(), um anzugeben, dass wir unsere bindGroup verwenden wollen, um die Daten anzugeben, die in der Berechnung verwendet werden sollen, und GPUComputePassEncoder.dispatchWorkgroups(), um die Anzahl der GPU-Workgroups anzugeben, die zur Durchführung der Berechnungen verwendet werden sollen.

Wir signalisieren dann das Ende der Renderpass-Befehlsliste mit GPURenderPassEncoder.end().

passEncoder.setPipeline(computePipeline);
passEncoder.setBindGroup(0, bindGroup);
passEncoder.dispatchWorkgroups(Math.ceil(NUM_ELEMENTS / 64));

passEncoder.end();

Bevor wir die kodierten Befehle zur Ausführung an die GPU übermitteln, verwenden wir GPUQueue.submit(), um den Inhalt des output-Buffers mittels GPUCommandEncoder.copyBufferToBuffer() in den stagingBuffer zu kopieren.

// Copy output buffer to staging buffer
commandEncoder.copyBufferToBuffer(
  output,
  0, // Source offset
  stagingBuffer,
  0, // Destination offset
  BUFFER_SIZE, // Length, in bytes
);

// End frame by passing array of command buffers to command queue for execution
device.queue.submit([commandEncoder.finish()]);

Sobald die Ausgabedaten im stagingBuffer verfügbar sind, verwenden wir die GPUBuffer.mapAsync() Methode, um die Daten in einem Zwischenspeicher zu mappen, eine Referenz auf den gemappten Bereich mithilfe von GPUBuffer.getMappedRange() zu erhalten, die Daten nach JavaScript zu kopieren und dann in die Konsole zu loggen. Wir heben die Zuordnung des stagingBuffer auch auf, nachdem wir damit fertig sind.

// map staging buffer to read results back to JS
await stagingBuffer.mapAsync(
  GPUMapMode.READ,
  0, // Offset
  BUFFER_SIZE, // Length, in bytes
);

const copyArrayBuffer = stagingBuffer.getMappedRange(0, BUFFER_SIZE);
const data = copyArrayBuffer.slice();
stagingBuffer.unmap();
console.log(new Float32Array(data));

WebGPU-Aufrufe werden asynchron im GPU-Prozess validiert. Wenn Fehler gefunden werden, wird der problematische Aufruf auf der GPU-Seite als ungültig markiert. Wenn ein weiterer Aufruf erfolgt, der von der Rückgabe eines ungültigen Aufrufs abhängt, wird auch dieses Objekt als ungültig markiert, und so weiter. Aus diesem Grund werden Fehler in WebGPU als "ansteckend" bezeichnet.

Jede GPUDevice Instanz unterhält einen eigenen Fehlerbereichsstack. Dieser Stack ist anfangs leer, aber Sie können beginnen, einen Fehlerbereich auf den Stack zu schieben, indem Sie GPUDevice.pushErrorScope() aufrufen, um Fehler eines bestimmten Typs zu erfassen.

Sobald Sie mit der Fehlererfassung fertig sind, können Sie die Erfassung beenden, indem Sie GPUDevice.popErrorScope() aufrufen. Dies entfernt den Bereich vom Stack und gibt ein Promise zurück, das sich in ein Objekt auflöst (GPUInternalError, GPUOutOfMemoryError oder GPUValidationError), das den ersten im Bereich erfassten Fehler beschreibt, oder null, wenn keine Fehler erfasst wurden.

Wir haben versucht, nützliche Informationen bereitzustellen, die Ihnen helfen, zu verstehen, warum in Ihrem WebGPU-Code Fehler auftreten, in den "Validierung"-Abschnitten, wo dies angebracht ist, die Kriterien auflisten, die erfüllt werden müssen, um Fehler zu vermeiden. Siehe zum Beispiel den Abschnitt GPUDevice.createBindGroup() Validation section. Einige dieser Informationen sind komplex; anstatt die Spezifikation zu wiederholen, haben wir uns entschieden, nur Fehlerkriterien aufzulisten, die:

• Nicht offensichtlich sind, zum Beispiel Kombinationen von Deskriptor-Eigenschaften, die Validierungsfehler erzeugen. Es gibt keinen Sinn darin, Ihnen zu sagen, dass Sie sicherstellen müssen, dass Sie die korrekte Deskriptorobjektstruktur verwenden. Das ist sowohl offensichtlich als auch vage.
• Vom Entwickler kontrolliert werden. Einige der Fehlkriterien basieren rein auf internen Aspekten und sind für Webentwickler nicht wirklich relevant.

Sie können mehr Informationen zur WebGPU-Fehlerhandhabung im Erklärer finden — siehe Objektgültigkeit und Zerstörbarkeit und Fehler. WebGPU Fehlermanagement Best Practices bietet nützliche praktische Beispiele und Ratschläge.

Navigator.gpu / WorkerNavigator.gpu

Der Einstiegspunkt der API — gibt das GPU Objekt für den aktuellen Kontext zurück.

GPU

Der Anfangspunkt für die Verwendung von WebGPU. Es kann verwendet werden, um einen GPUAdapter zurückzugeben.

GPUAdapter

Stellt einen GPU-Adapter dar. Von diesem können Sie ein GPUDevice anfordern, Adapterinfo, Funktionen und Grenzwerte.

GPUAdapterInfo

Beinhaltet Identifizierungsinformationen über einen Adapter.

GPUDevice

Stellt ein logisches GPU-Gerät dar. Dies ist die Hauptschnittstelle, über die die Mehrheit der WebGPU-Funktionalität zugegriffen wird.

GPUSupportedFeatures

Ein setlike Objekt, das zusätzliche Funktionen beschreibt, die von einem GPUAdapter oder GPUDevice unterstützt werden.

GPUSupportedLimits

Beschreibt die von einem GPUAdapter oder GPUDevice unterstützten Grenzwerte.

HTMLCanvasElement.getContext() — der "webgpu" contextType

Das Aufrufen von getContext() mit dem "webgpu" contextType gibt eine GPUCanvasContext Objektinstanz zurück, die dann mit GPUCanvasContext.configure() konfiguriert werden kann.

GPUCanvasContext

Stellt den WebGPU-Rendering-Kontext eines <canvas>-Elements dar.

GPUBuffer

Repräsentiert einen Speicherblock, der zur Speicherung von Rohdaten verwendet werden kann, um in GPU-Operationen verwendet zu werden.

GPUExternalTexture

Ein Wrapper-Objekt, das einen HTMLVideoElement-Snapshot enthält, der als Textur in GPU-Rendering-Operationen verwendet werden kann.

GPUSampler

Steuert, wie Shader Texturressourcendaten transformieren und filtern.

GPUShaderModule

Eine Referenz auf ein internes Shader-Modul-Objekt, einen Container für WGSL-Shader-Code, der zur Ausführung von einer Pipeline an die GPU übergeben werden kann.

GPUTexture

Ein Container zur Speicherung von 1D-, 2D- oder 3D-Datenarrays wie Bildern, die in GPU-Rendering-Operationen verwendet werden sollen.

GPUTextureView

Eine Ansicht auf einen Teil der Textur-Unterressourcen, definiert durch eine bestimmte GPUTexture.

GPUBindGroup

Basierend auf einem GPUBindGroupLayout, definiert eine GPUBindGroup eine Gruppe von Ressourcen, die zusammen in einer Gruppe gebunden werden sollen und wie diese Ressourcen in Shader-Phasen genutzt werden.

GPUBindGroupLayout

Definiert die Struktur und den Zweck verwandter GPU-Ressourcen wie Buffer, die in einer Pipeline verwendet werden, und wird als Vorlage bei der Erstellung von GPUBindGroups verwendet.

GPUComputePipeline

Steuerung der Compute-Shader-Phase und kann in einer GPUComputePassEncoder verwendet werden.

GPUPipelineLayout

Definiert die von einer Pipeline verwendeten GPUBindGroupLayouts. GPUBindGroups, die mit der Pipeline während der Befehlskodierung verwendet werden, müssen kompatible GPUBindGroupLayouts haben.

GPURenderPipeline

Steuert die Vertex- und Fragment-Shader-Phasen und kann in einer GPURenderPassEncoder oder einer GPURenderBundleEncoder verwendet werden.

GPUCommandBuffer

Repräsentiert eine aufgezeichnete Liste von GPU-Befehlen, die zur Ausführung an eine GPUQueue übermittelt werden können.

GPUCommandEncoder

Repräsentiert einen Befehlscodierer, der verwendet wird, um Befehle zu kodieren, die an die GPU ausgegeben werden sollen.

GPUComputePassEncoder

Kodiert Befehle im Zusammenhang mit der Steuerung der Compute-Shader-Phase, wie sie von einer GPUComputePipeline ausgegeben werden. Teil der Gesamtkodierungsaktivität eines GPUCommandEncoder.

GPUQueue

Steuert die Ausführung von kodierten Befehlen auf der GPU.

GPURenderBundle

Ein Container für voraufgezeichnete Befehlsbündel (siehe GPURenderBundleEncoder).

GPURenderBundleEncoder

Wird verwendet, um Befehlsbündel voraufzuzeichnen. Diese können in GPURenderPassEncoders verwendet werden mittels der Methode executeBundles() und können so oft wie nötig wiederverwendet werden.

GPURenderPassEncoder

Kodiert Befehle, die die Steuerung der Vertex- und Fragment-Shader-Phasen betreffen, wie sie von einer GPURenderPipeline ausgegeben werden. Teil der Gesamtkodierungsaktivität eines GPUCommandEncoder.

GPUQuerySet

Wird verwendet, um die Ergebnisse von Abfragen zu Pässen aufzuzeichnen, wie Abfragen zur Verdeckung oder Zeiterfassung.

GPUCompilationInfo

Ein Array von GPUCompilationMessage Objekten, generiert vom GPU-Shader-Modul-Compiler, um Probleme im Shader-Code zu diagnostizieren.

GPUCompilationMessage

Stellt eine einzelne Informations-, Warn- oder Fehlermeldung dar, die vom GPU-Shader-Modul-Compiler generiert wird.

GPUDeviceLostInfo

Wird zurückgegeben, wenn die GPUDevice.lost Promise aufgelöst wird und Informationen darüber bereitgestellt werden, warum das Gerät verloren gegangen ist.

GPUError

Die Basisschnittstelle für Fehler, die von GPUDevice.popErrorScope und dem uncapturederror Ereignis erkannt werden.

GPUInternalError

Einer der Fehlerarten, die von GPUDevice.popErrorScope und dem GPUDevice uncapturederror Ereignis erkannt werden. Weist darauf hin, dass eine Operation aus einem system- oder implementierungsspezifischen Grund fehlgeschlagen ist, selbst wenn alle Validierungsanforderungen erfüllt wurden.

GPUOutOfMemoryError

Einer der Fehlerarten, die von GPUDevice.popErrorScope und dem GPUDevice uncapturederror Ereignis erkannt werden. Weist darauf hin, dass nicht genügend freier Speicher vorhanden war, um die angeforderte Operation abzuschließen.

GPUPipelineError

Beschreibt einen Pipeline-Fehler. Der Wert, der empfangen wird, wenn ein Promise zurückgegeben von einem Aufruf von GPUDevice.createComputePipelineAsync() oder GPUDevice.createRenderPipelineAsync() abgelehnt wird.

GPUUncapturedErrorEvent

Der Ereignisobjekttyp für das GPUDevice uncapturederror Ereignis.

GPUValidationError

Einer der Fehlerarten, die von GPUDevice.popErrorScope und dem GPUDevice uncapturederror Ereignis erkannt werden. Beschreibt einen Anwendungsfehler, der darauf hinweist, dass eine Operation die Validierungsbeschränkungen der WebGPU API nicht bestanden hat.

Die gesamte API ist nur in einem sicheren Kontext verfügbar.

• Basis-Compute-Demo
• Basis-Render-Demo
• WebGPU-Beispiele

• WebGPU Best Practices
• WebGPU Erklärer
• WebGPU — All of the cores, none of the canvas
